1N4148WS-E3-08 產品概述

概述

1N4148WS-E3-08 是由VISHAY（威世）制造的一款高性能開關二極管，廣泛用于各種電子電路中，尤其是在信號處理和數字電路中。該器件具有優異的電氣特性，如快速的反向恢復時間和合理的正向壓降，這使其在高頻開關應用和整流電路中表現出色。

基本參數

1. 反向恢復時間: 該二極管的反向恢復時間為4納秒，這意味著它能夠快速切換，適合高速開關應用。

2. 直流反向耐壓（Vr）: 其最大直流反向耐壓為75伏（V），能夠滿足多種應用需求而不會出現擊穿現象。

3. 平均整流電流（Io）: 該器件的平均整流電流為150毫安（mA），足以處理常見的信號整流和開關負載。

4. 正向壓降（Vf）: 1N4148WS-E3-08 在100毫安的條件下，正向壓降為1.2伏。這一特性使其在整流和信號傳輸時，實現了較低的能量損耗。

5. 反向泄漏電流: 在直流反向耐壓的條件下，反向泄漏電流為100微安（μA）@100V，這表明其在高壓應用中良好的絕緣性。

6. 電容: 在0V和1MHz下，其結電容為4皮法（pF），適合高頻應用。

封裝與安裝

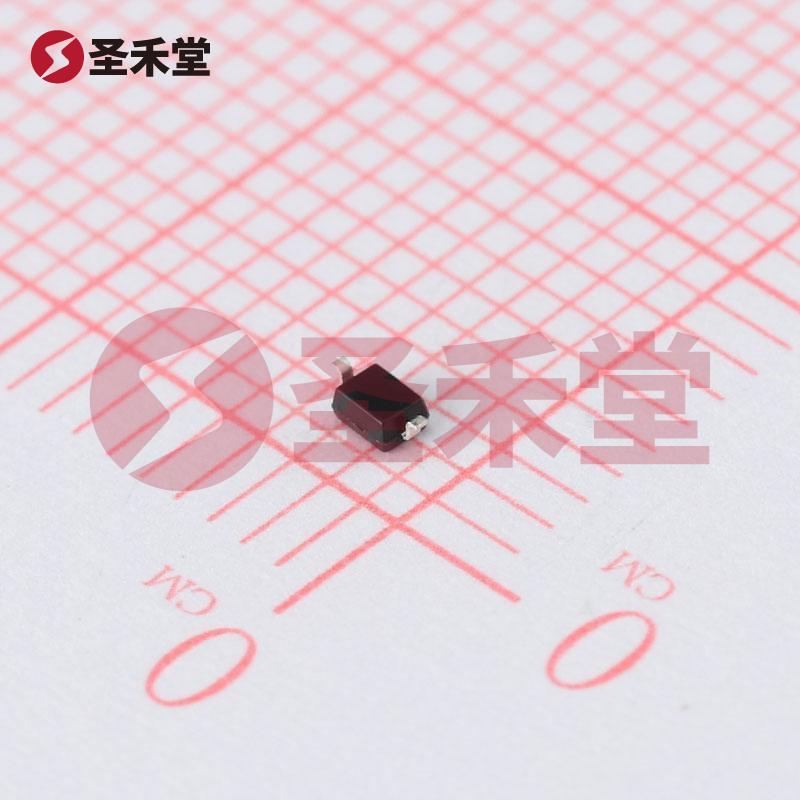

1N4148WS-E3-08采用SOD-323封裝，這是一種小型表面貼裝封裝，有助于在有限的板面積內開發更緊湊、更高效的電路。這種封裝形式在現代電子設備中越來越普遍，特別是智能手機、平板電腦和其他消費電子產品中。

工作溫度范圍

該器件具有廣泛的工作溫度范圍，結溫范圍為-55°C到150°C，使其在各種嚴苛環境下也能穩定工作，適合工業及汽車等需求較高可靠性的應用場合。

應用場景

1N4148WS-E3-08開關二極管的設計使其適用于多種應用場景：

• 開關電源: 由于其快速的反向恢復時間，它可用于開關電源的整流和反饋環路。
• 信號處理: 在信號調制和解調過程中的使用，有效地提高了信號轉換的效率。
• 脈沖發生器: 可以用作脈沖形成電路中的開關元件，滿足高速切換的需求。
• 保護電路: 作為過壓保護二極管，防止對后續電路造成損壞。

總結

綜上所述，1N4148WS-E3-08 是一款高性能、經濟實用的開關二極管，憑借其優良的電氣特性、緊湊的封裝和廣泛的適用性，在現代電子設計中占據了重要位置。無論是在消費電子、工業控制還是汽車電子領域，這款二極管都能提供穩定的性能和較高的可靠性，適合各種應用場景的需求，是電子工程師和設計師的理想選擇。
