產品概述：SMBJ12CA 壓敏二極管

概述

SMBJ12CA 是一款高性能 、雙向電壓瞬態抑制二極管（TVS Diode），由美國力特（Littelfuse）公司制造，廣泛應用于防止電壓瞬變造成電子設備損壞的保護電路中。這款產品設計用于對抗ERP（電磁脈沖）干擾、靜電放電（ESD）以及由電機啟動、切換負載等產生的瞬態電壓沖擊。這種二極管具有優良的電氣特性和可靠的性能，特別適合用于工業、汽車及消費電子等領域的電源線路保護。

主要參數

• 極性：雙向（Bidirectional），能夠處理正負方向的瞬態電壓。
• 箝位電壓：在30.2A的峰值脈沖電流下，其箝位電壓為19.9V，能夠有效限制電路中的瞬態電壓，保護后續元器件。
• 擊穿電壓：設計時考慮到其最小擊穿電壓為13.3V，可保證在工作期間的安全邊際。
• 反向關斷電壓：典型值為12V，充分滿足大多數電路的安全需求。
• 峰值脈沖電流：在10/1000μs的脈沖條件下，峰值電流可達30.2A，顯示了其在沖擊條件下的優秀承受能力。
• 功率（峰值脈沖）：最高可達600W，確保其在高能量瞬態事件中的可靠性。
• 工作溫度：其工作溫度范圍廣泛，從-65°C到150°C（TJ），適應多樣化嚴苛環境的需求。

封裝與安裝

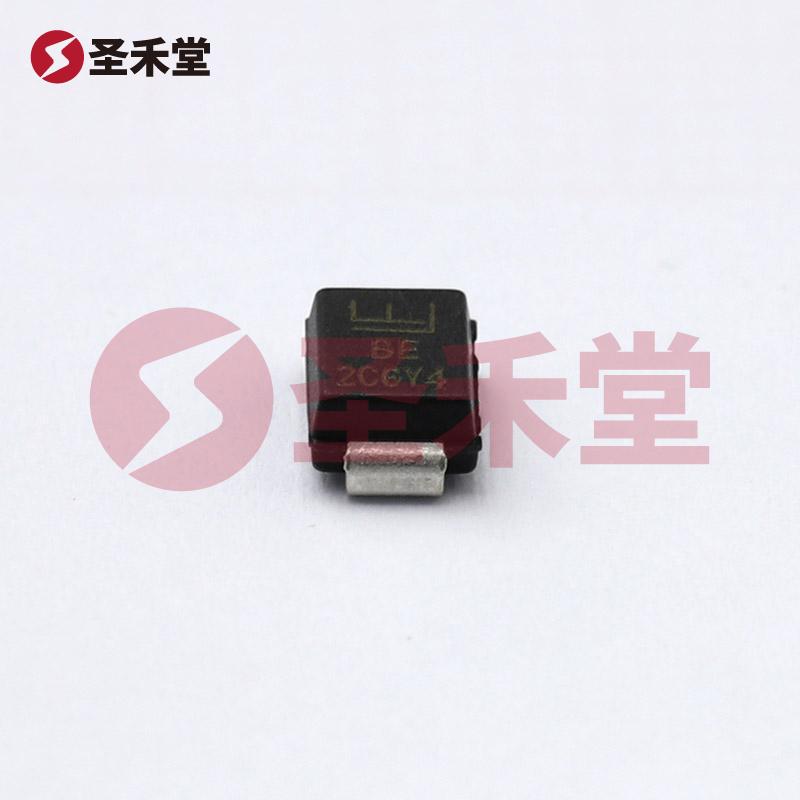

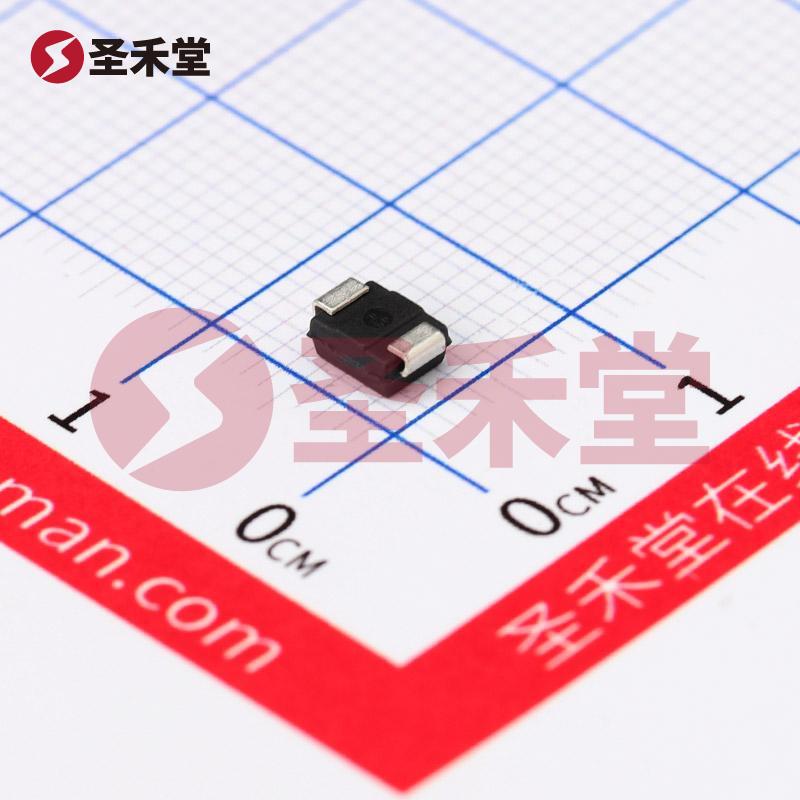

該產品采用表面貼裝型（SMB，DO-214AA）封裝，便于自動化生產與安裝。相對體積小，符合現代電子設備對節能、輕量化及模塊化的要求，適合在空間受限的電路板上使用。

應用領域

SMBJ12CA 被廣泛應用于各種電源管理電路、通信設備、數據傳輸系統、以及汽車電子中。它能夠有效保護敏感器件免受高電壓瞬態的影響，在延長設備壽命、提高系統可靠性方面發揮著重要作用。同時，對于需要在小體積內容納高性能保護元器件的應用環境（例如智能手機、平板電腦等消費電子產品），SMBJ12CA 同樣能夠滿足其高標準的要求。

結論

作為一種具備高度可靠性和優異性能的丘二極管，SMBJ12CA 是保護電路中不可或缺的元器件之一。它不僅具有相對較高的擊穿和箝位電壓，同時也提供了高達30.2A的寬幅峰值脈沖電流保護。通過選擇SMBJ12CA，設計工程師可以有效提高其設計的抗瞬變能力，保護電路不受意外損壞?；谄涠喙δ苄院蛻?yīng)用廣泛性，SMBJ12CA 的適用性能夠滿足多種行業對瞬態保護的需求，是提升電路安全性與可靠性的理想選擇。
