產品概述：1N4148WT-7 開關二極管

概述

1N4148WT-7 是一款來自美臺（DIODES）品牌的高性能開關二極管，專為高速開關應用而設計。這款二極管在表面貼裝型（SMD）封裝中提供了優異的特性，特別適合于需要快速開關和低功耗的電路設計。它的關鍵參數包括反向恢復時間為4納秒、直流反向耐壓（Vr）為80伏以及平均整流電流（Io）為125毫安，使其成為優秀的通用二極管解決方案。

技術參數

1. 反向恢復時間：1N4148WT-7 的反向恢復時間為4納秒，允許在高頻率應用中快速切換，適合用于開關電源和高速數字電路。這一特性使其在數據傳輸和脈沖信號處理時極具優勢。

2. 直流反向耐壓（Vr）：最大可承受80伏的DC反向電壓，使得該二極管能在多種電源電壓條件下穩定工作，廣泛適用于需要高壓防護的電路設計。

3. 平均整流電流（Io）：其額定平均整流電流為125毫安，滿足一般小信號整流的需求，適合于小功率的整流和開關應用。

4. 正向壓降（Vf）：在50毫安的正向電流下，其正向壓降為1伏，這使得二極管的能量損耗較低，有助于提高系統的整體效率。

5. 反向泄漏電流：在75伏的反向電壓下，反向泄漏電流僅為1微安，這意味著在正常工作條件下幾乎不會造成能量損失，提升了電源的可靠性。

6. 電容特性：該二極管在0伏時的電容值為2皮法（pF） @ 1MHz，彰顯其良好的頻率響應特性，使得在高頻應用下的表現也適用。

封裝與安裝類型

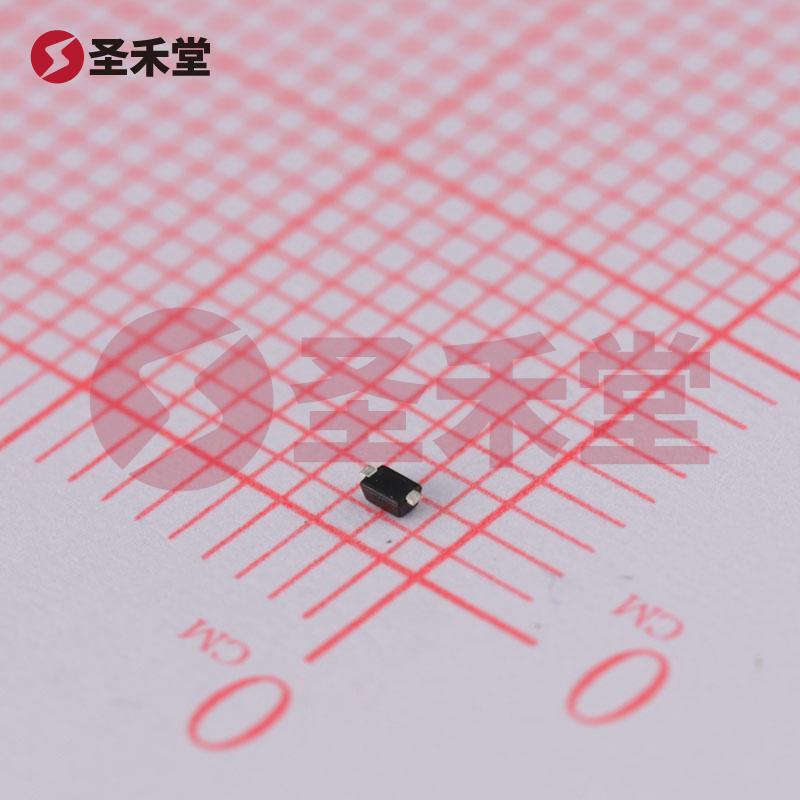

1N4148WT-7 采用SOD-523封裝，具有非常小的占板面積，非常適合于高密度的電子電路板設計。該封裝類型的引腳間距適應現代表面貼裝技術，便于自動化貼裝和焊接，同時保證了優良的散熱性能和結構強度。

工作環境

適用于廣泛的工作溫度范圍，從-65℃到150℃，使得1N4148WT-7 在各種極端環境下都能保持良好的性能，增加了其在嚴苛環境應用中的可靠性。這使得它非常適合于汽車電子、工業控制、通信設備等領域。

應用場景

1N4148WT-7 的設計特性使其廣泛應用于以下領域：

• 開關電源：快速切換和高反向電壓使其在開關電源的整流和開關處理中表現良好。
• 數字電路：可用于邏輯電平的轉換和保護，尤其在高速數據信號中尤為重要。
• RF應用：在無線通信中作為信號檢波器和開關器件，能夠支持高頻率操作。
• 汽車電子：由于其寬廣的工作溫度范圍，成為汽車電子控制系統中的理想選擇。

總結

整體來看，1N4148WT-7 是一款兼具速度與穩健性的開關二極管，憑借其極低的正向壓降和快速的反向恢復時間，在各種電子應用中均能夠展現出極佳的性能。無論是對低功耗、快速切換特性的追求，還是在復雜和高溫環境下的穩定需求，1N4148WT-7 都是一個值得信賴的選擇，滿足現代電路設計的要求。
