產品概述：AO4459 - P溝道場效應管 (MOSFET)

基本信息：

AO4459是一款高性能的P溝道場效應管，專為需要中等功率管理的電路設計。這款MOSFET可以在30V漏源電壓和6.5A連續漏極電流的條件下穩定工作，適合汽車、消費電子、工業控制等多個應用領域。作為一種高效的開關元件，AO4459具有出色的電流承載能力和低導通電阻特性，能夠在提高系統效率的同時實現良好的熱管理。

技術規格：

1. 漏源電壓（Vdss）：30V — AO4459能夠在高達30V的漏源電壓下穩定工作，適合多種高壓應用場合。這一參數的高值使得該MOSFET能夠應對大部分需要電源開關或負載驅動的電路。

2. 連續漏極電流（Id）：6.5A（在25°C下） — AO4459處理的最大連續電流為6.5A，在設計中能夠提供足夠的輸出能力，滿足各種中高功率電路的需求。該數值在溫度升高時可能會有所下降，因此在設計時應考慮環境溫度的變化。

3. 柵源極閾值電壓：2.5V @ 250μA — 該MOSFET的柵源極閾值電壓為2.5V，意味著它能夠在較低的柵驅動電壓下開始導通，這對于低功率驅動電路顯得尤為重要，可以降低系統的功耗。

4. 漏源導通電阻：46mΩ @ 6.5A, 10V — 低導通電阻特性可確保在工作時產生的功耗最小，能夠有效提升轉換效率，降低整體發熱。

5. 最大功率耗散：3.1W（Ta=25°C）— AO4459可承受的最大功率耗散為3.1W，適合對散熱管理有較高要求的應用。在設計 PCB 時應留出足夠的焊盤和散熱區域以確保良好的熱傳導。

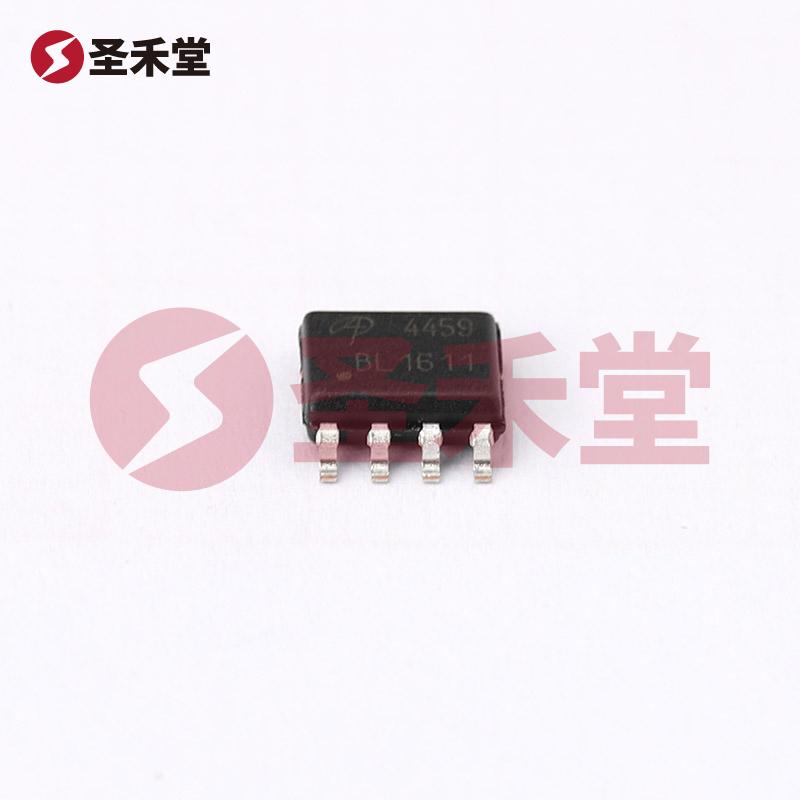

6. 封裝類型：SOP-8 — AO4459采用SOIC-8（SOP-8）封裝，具有良好的體積小、便利的布局等優點，適用于高密度的電路設計。其引腳配置也經過優化，方便用戶在電路板上的安裝。

應用場景：

AO4459 MOSFET廣泛用于多個領域，包括但不限于：

• 電源管理：可用于DC-DC轉換器、開關電源等應用，通過開關控制實現高效能量轉換。

• 負載控制：在汽車電子、家電等設備中應用于負載開關，有效管理電氣負載的通斷。

• 電機驅動：適合用于小功率電機的正反轉控制，提高電機的啟動、運行和停止的性能。

• LED驅動：智能照明系統中，使用AO4459 MOSFET進行LED燈的調光、開關控制，是一種簡單有效的解決方案。

總結：

綜上所述，AO4459是一款性能優越的P溝道MOSFET，具有較低的導通電阻、合適的工作電流和閾值電壓，使其在多個低功耗和中功率的應用場景中表現出色。其SOP-8的封裝便于在緊湊電路設計中使用，為工程設計師在系統集成時提供了極大的便利。由于其綜合性能優越，AO4459在電子元器件市場中占據了一席之地，成為眾多設計方案的首選。無論在功率管理、負載控制，還是電機驅動等方面，AO4459都為電子產品的可靠性和效率提供了保障。
