DTC124EETL 產品概述

DTC124EETL 是一款高性能的數字晶體管，專為表面貼裝技術（SMT）而設計。其獨特的設計和出色的電氣性能使其非常適用于各種數字電路和小信號應用。該器件采用了NPN型晶體管結構，并具有預偏置功能，這為使用者提供了操作的靈活性和高效性。

主要技術參數

1. 安裝類型: DTC124EETL 采用表面貼裝型（SMD）封裝，這使其在現代電子設備的小型化需求中顯得尤為適用。特別是在空間受限的應用中，使用表面貼裝型晶體管能夠有效節省板上空間，使設計更加緊湊。

2. 電流及電壓特性: 該晶體管的最大集電極電流（Ic）為30mA，能夠滿足多種應用場合對電流的需求。同時，其集射極擊穿電壓（Vce）最大值為50V，使得 DTC124EETL 在高電壓環境中仍能穩定工作。

3. 直流電流增益: DTC124EETL 在5mA的集電極電流和5V的條件下具有最低的直流電流增益（hFE）為56。這一特性使得該晶體管在進行信號放大和切換時具備出色的表現。

4. 飽和壓降: 在不同電流條件下，DTC124EETL 的 Vce 飽和壓降最大為300mV（在500μA和10mA下）。低飽和壓降意味著該晶體管在導通狀態下具有更好的效率，從而減少了功耗和熱量生成。

5. 故障電流特性: 在反向偏置情況下，最大集電極截止電流為500nA，表明該器件在關閉狀態下的寄生電流幾乎可以忽略不計，適合用作高阻抗的輸入端。

6. 頻率響應: DTC124EETL的躍遷頻率高達250MHz，表明其在高頻應用中的適用性。此特性對于數字信號處理和通信應用尤其重要。

7. 功率處理能力: 最大功耗為150mW，能夠在眾多應用中提供可靠的性能，確保可靠性和穩定性。

應用領域

DTC124EETL 的設計特別適合于多種數字電子應用，包括：

• 邏輯電路: 由于其良好的開關特性和低飽和壓降，該晶體管適用于構建各種邏輯電路。
• 信號放大: 在低信號放大的應用中，DTC124EETL 以其穩定的增益特性和高頻性能尤其出色。
• 開關電路: 適用于主控信號的開關，憑借其快速的響應時間和高頻性能，該晶體管可以滿足快速切換的需求。
• 便攜式設備: 由于其小型封裝和高效能，DTC124EETL 特別適合于各種便攜式設備和消費電子產品中。

封裝與品牌

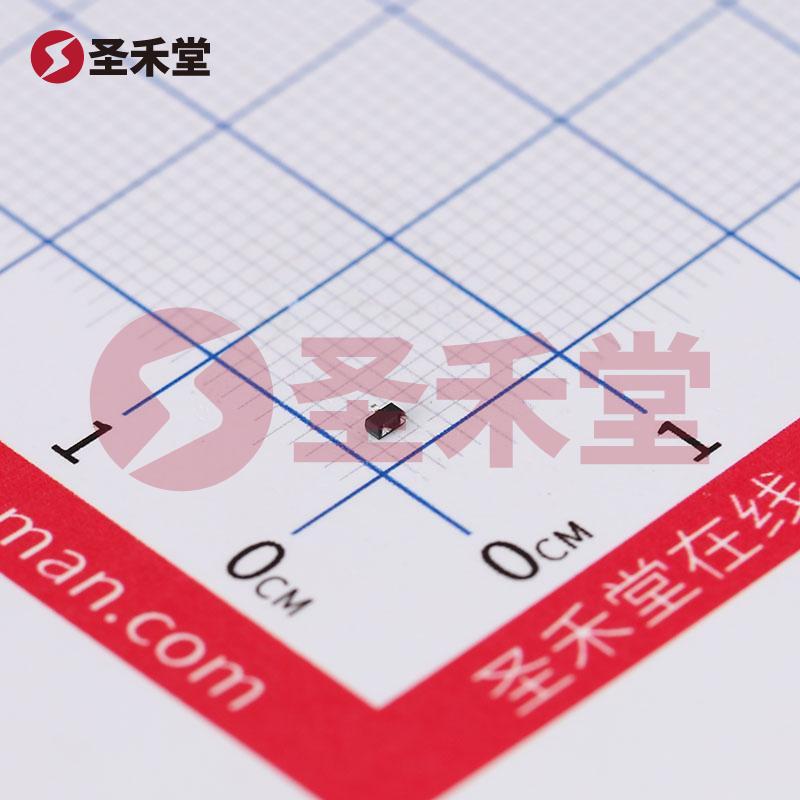

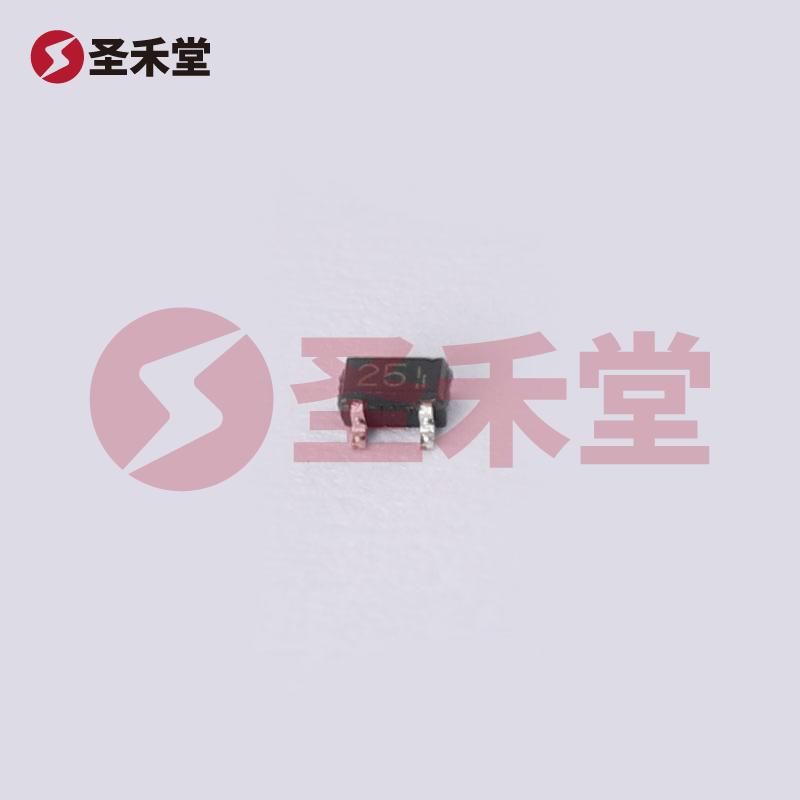

DTC124EETL 由 ROHM（羅姆）公司制造，采用 EMT3 封裝。這種封裝不僅有助于降低產品的占用空間，還確保了器件的高度可靠性及電氣性能。

總結

DTC124EETL 作為一款高性能數字晶體管，在電流與電壓特性、直流增益、頻率響應等方面均表現出色，適合于多種現代電子應用。其表面貼裝型的設計和來自 ROHM 的高可靠性使其成為設計師和工程師的理想選擇。無論是在開關、放大還是邏輯電路的應用中，DTC124EETL 都能提供卓越的性能，為電子產品的設計增添了更多的可能性。
