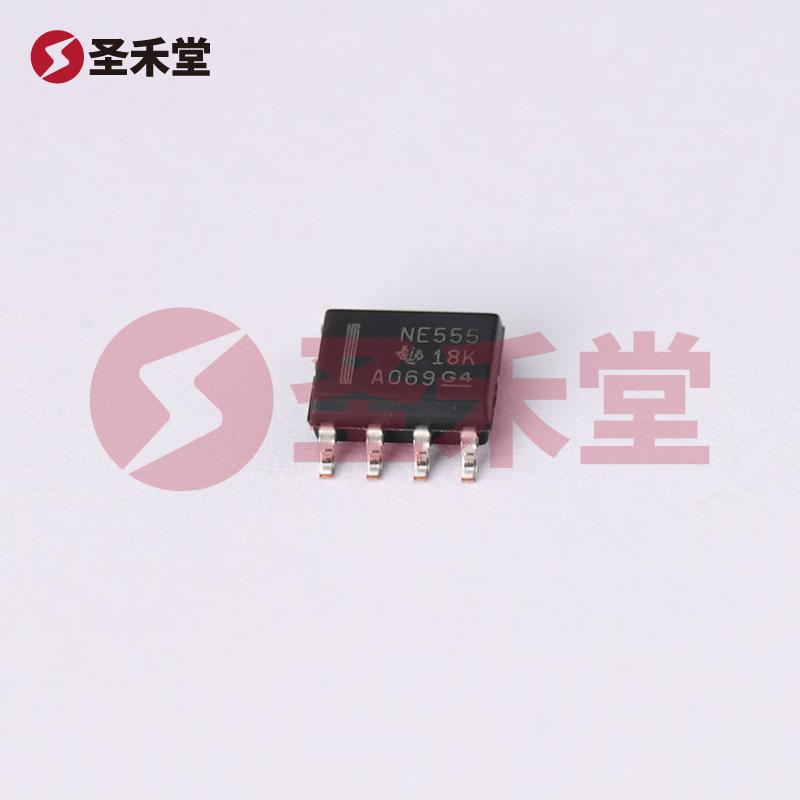

NE555DR 產品概述

1. 產品簡介

NE555DR是一款經典的集成電路（IC），廣泛應用于計時、脈沖生成以及振蕩的領域。它屬于555系列計時器/振蕩器，具有簡單的電路設計、靈活的應用和出色的穩定性，十分適合用于教育、實驗和各種電子產品的設計中。該器件的工作頻率為100kHz，能夠處理電流高達10mA，并支持的電壓范圍為4.5V至16V。

2. 技術規格與特點

NE555DR具備如下關鍵技術參數:

• 安裝類型: 表面貼裝型（SMD），適合于現代電子產品的小型化設計。
• 工作溫度范圍: 0°C至70°C，適合在常見的室溫環境中使用。
• 頻率輸出: 100 kHz，廣泛應用于振蕩和脈沖生成。
• 供電電壓: 4.5V至16V，支持多種電源供電方案，能夠適應多種應用環境。
• 供電電流: 最大為10mA，確保其在負載下工作的穩定性。

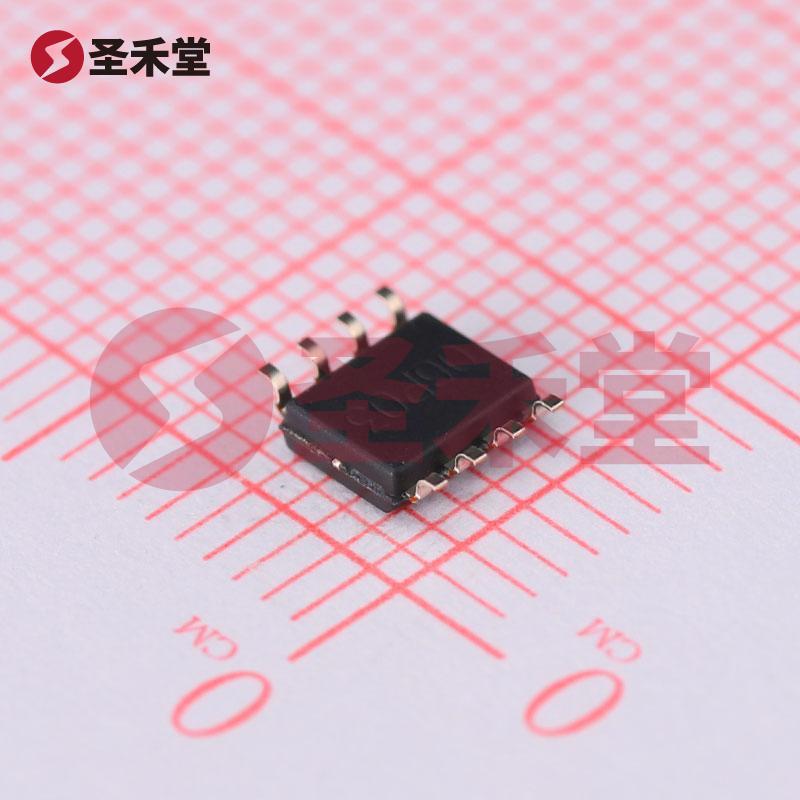

• 封裝類型: 8-SOIC，適用于緊湊型設計與高密度布局。

3. 功能與應用

NE555DR能夠以多種模式操作，包括單穩態、多穩態和振蕩模式，使得其在多個應用場合廣泛適用。以下是一些典型的應用場景：

• 計時器: NE555可以用作簡單的計時器，通過外部電阻和電容的選擇，設定所需的時間延遲。
• 脈沖產生: 可以生成規則的脈沖輸出，廣泛應用于信號調制、脈沖寬度調制（PWM）等領域。
• 振蕩器: 555 定時器也可以配置為振蕩器，產生穩定的方波信號，應用于頻率合成、聲響生成等。
• LED閃爍器: NE555可用于控制LED的閃爍效果，是常見的視覺指示燈設計。
• 音頻生成: 該IC還能夠?qū)崿F(xiàn)一定頻率的音頻信號生成，廣泛應用于音效器件及玩具中。

4. 電路設計

NE555DR的電路設計相對簡單，主要由施密特觸發器、電流分配器、多個比較器和放大器組合而成，通過外部的電阻和電容器的配置，實現不同功能的邏輯。該器件可以在多種電路結構中使用，例如：

• 單穩態電路: 對應于延遲觸發的應用，輸出脈沖寬度可以通過簡單的電阻和電容計算得到，具有時延控制特性。
• 多穩態電路: 可用于信號生成，輸出頻率根據元件的選擇而變化。通過改變電阻和電容值，就可以設置頻率和占空比，靈活滿足設計需求。

5. 可靠性與穩定性

作為TI（德州儀器）品牌的一員，NE555DR以高可靠性和穩定性著稱。其工作溫度在0°C到70°C的范圍內，能夠保證在一般環境條件下的長期穩定運行。此外，太陽能電池、日常電子設備、玩具等領域?qū)ζ浼嫒菪院湍陀眯缘囊?，使得NE555DR成為眾多設計師和工程師的優選。

6. 總結

NE555DR是一個多功能、高性價比的計時器/振蕩器IC，憑借其卓越的性能和廣泛的應用場景，在電子設計中扮演著重要角色。不論是用于簡單的計時任務，還是復雜的信號處理，NE555DR都能夠提供穩定可靠的解決方案，助力設計師在各類項目中實現其創新構思。作為一款經典器件，它不僅適合初學者使用，也為專業工程師提供了多樣化的設計選擇，成為電子行業內不可或缺的基礎元件之一。
